巧用平行线快速叠图定位

在环评工作中,我们时常需要将两张比例尺不一样的图叠加在一起,以确定项目建设位置是否位于环境敏感区范围内,作为进一步论述项目选址合理合法性的依据。叠图法的方法非常简单,就是让相同的地理信息重叠。但是,在实际操作中,往往受制于很多客观因素而费时费力。

那么,我们有没有什么比较简便的方法,能够直接跳过一板一眼的叠图而获得我们需要的信息?下面,我们来探讨一下是否存在这种可能。

1 理论准备

以东西为x轴,以南北为y轴,A、B两点连线的延长线与x轴的夹角角度在不同比例尺的地图上都是一致的。假设A、B点在地图1上标示为A、B,在地图2上标示为a、b,则AB和ab为平行关系。

2 巧用平行线快速叠图定位

1、如下图所示,将两张地图叠放在一起,分别找出以下特征点:

  • 1#、1’#:洪秀全水库东北角;
  • 2#、1’#:河道拐弯位;
  • 3#:项目拟选址。

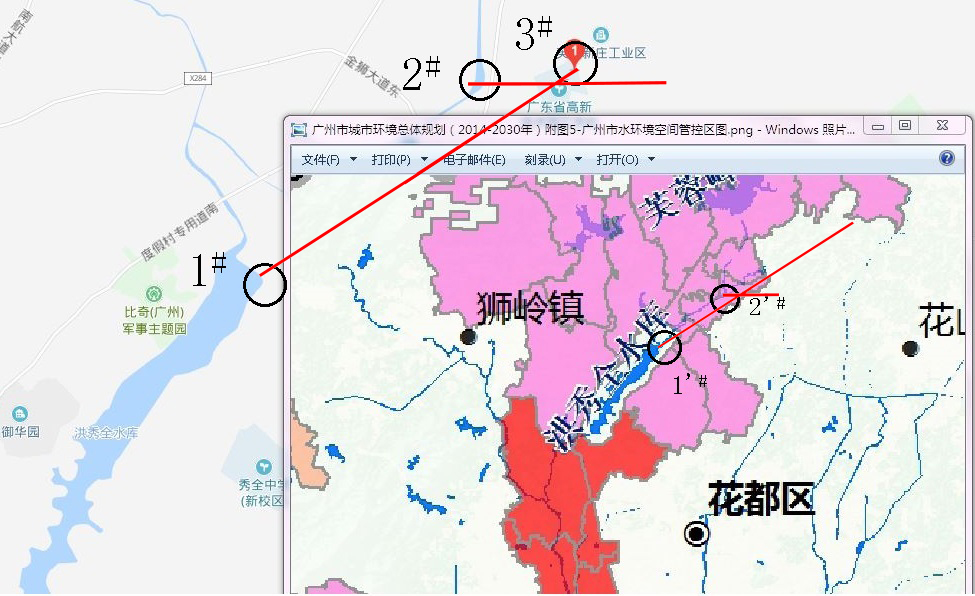

2、连结1#、3#两点,然后平移至1’#,作平行线。以2’#为起点,划出一条与环境敏感区色块下缘相切的直线,然后平移至2#,作平行线。如下图所示:

3、根据比例尺关系,进一步确定项目拟选址位置。

4、结论:项目拟选址在环境敏感区范围内。

3 总结

利用两组平行线快速确定项目拟选址位置的技术要点只有一个:找到地理信息显著的点位。这种定位法在某种程度上加速了我们的工作进度,适合在只问结果,不顾过程的时候使用。我们将这种方法称为“伪叠图法”。
